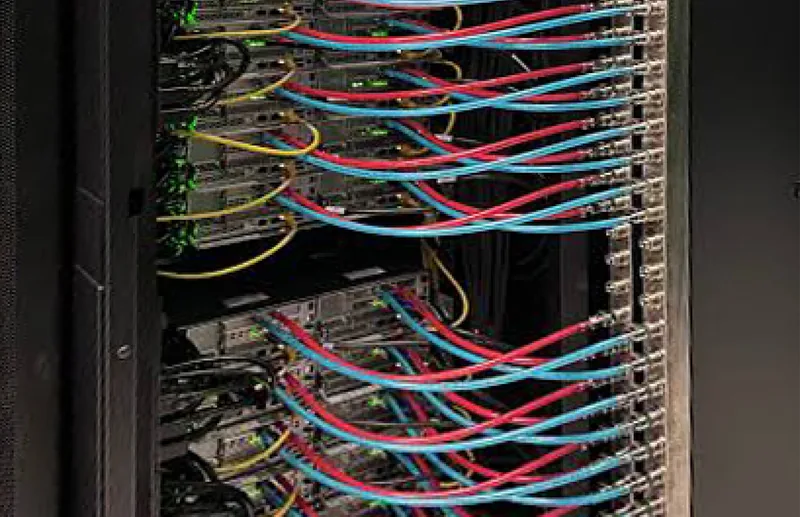

Direct to Chip Cooling

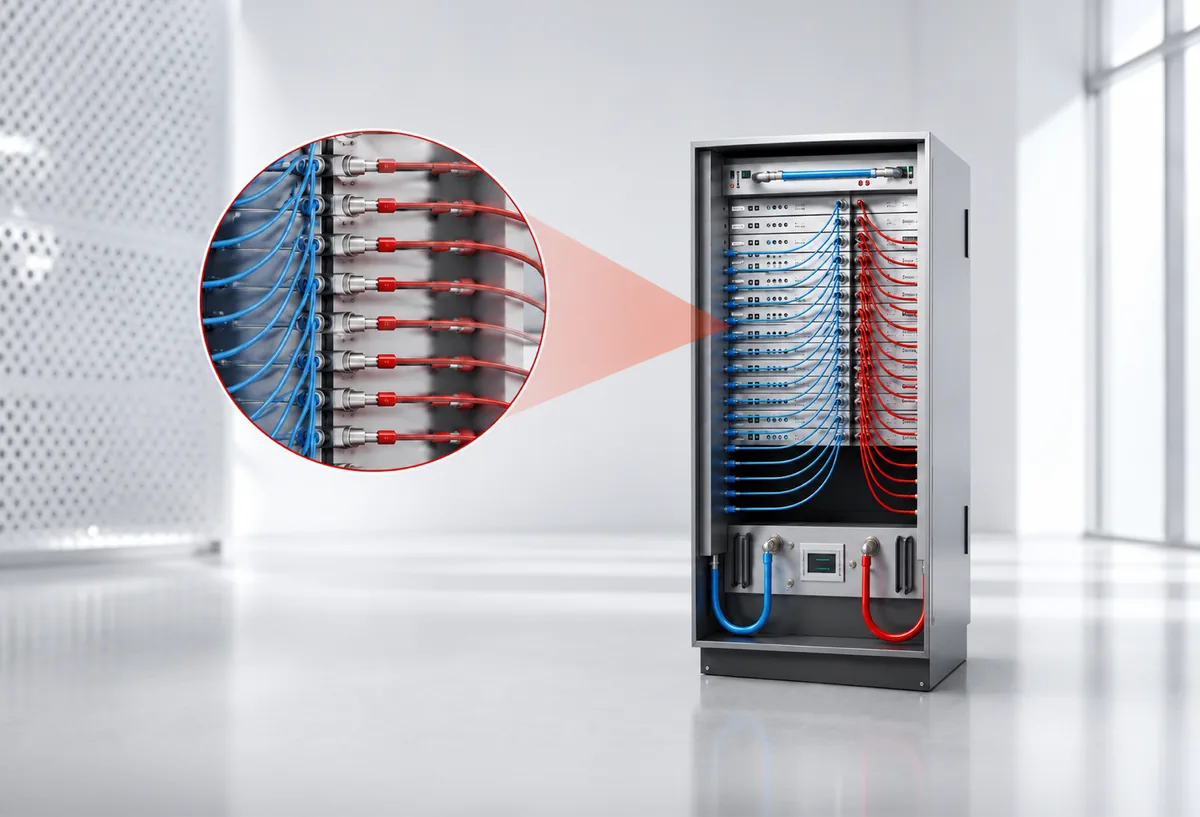

Beim Direct-to-Chip Cooling wird das Kühlmedium innerhalb des Racks über Schlauch- und Verbindungstechnik zu den Cold Plates an CPU, GPU und weiteren Hochleistungskomponenten geführt.
Data Center Liquid Cooling
Schlauch- und Verbindungstechnik für Data Center Liquid Cooling
SCHAUENBURG Industrietechnik ist Fertigungs- und Technologiepartner für Schlauch- und Verbindungstechnik in Data Center Liquid Cooling Anwendungen. Ingenieurskompetenz, eigene Produktion in Deutschland, qualifizierte Prüfprozesse und Serienfertigung verbinden sich mit dem spezialisierten Produktportfolio von Danfoss Power Solutions.
Technischen Ansprechpartner kontaktierenSchlauch- und Verbindungstechnik im Liquid-Cooling-Kreislauf
Schläuche, Kupplungen, Dichtungen und Verbindungselemente übernehmen die Medienführung an unterschiedlichen Positionen im Kühlkreislauf eines Data Centers. Die Anforderungen ergeben sich aus Kühlverfahren, Einbauposition und technischer Spezifikation. SCHAUENBURG Industrietechnik liefert dafür Komponenten und konfektionierte Schlauchleitungen für definierte Anwendungen.

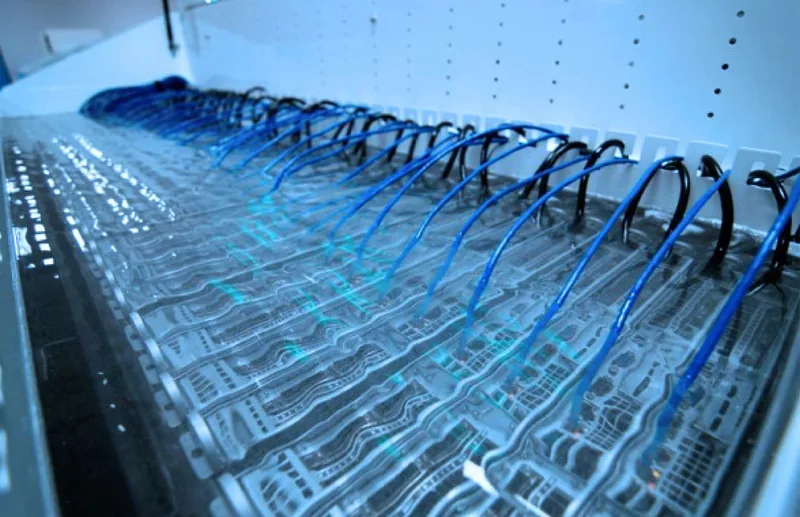

Immersion Cooling
Beim Immersion Cooling befinden sich IT-Komponenten direkt in einem dielektrischen Kühlmedium. Schlauch- und Verbindungstechnik kann zur Einbindung der zugehörigen Kühlkreisläufe eingesetzt werden.

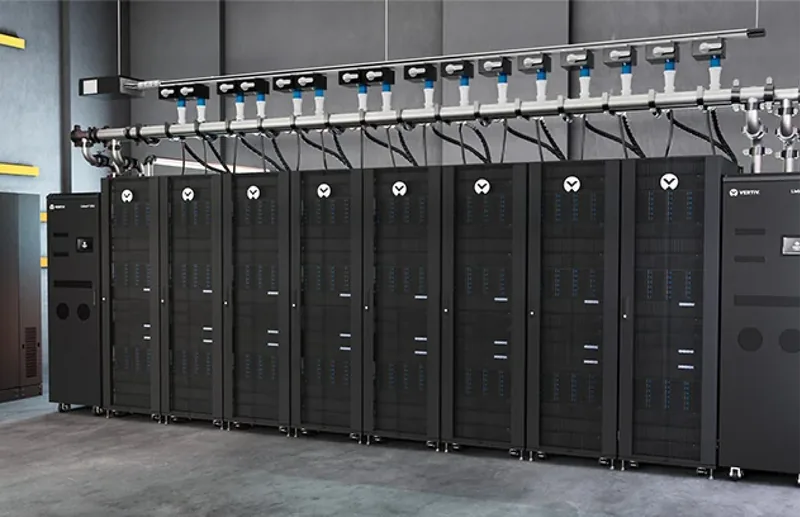

CDU (Coolant Distribution Unit)
Die Coolant Distribution Unit bildet eine zentrale Schnittstelle zwischen den Kühlkreisläufen. Schlauchleitungen, Kupplungen und Verbindungselemente übernehmen die Medienführung von und zur CDU sowie innerhalb der nachgelagerten Verteilung.
OEM-Partner für Schlauch- und Verbindungstechnik
SCHAUENBURG Industrietechnik verbindet Ingenieurskompetenz mit eigener Produktion und langjähriger Erfahrung in der Schlauch- und Armaturentechnik. Auf Grundlage kundenseitiger Zeichnungen, Stücklisten und technischer Spezifikationen fertigen wir Schlauchleitungen und Baugruppen für die Integration in definierte Liquid-Cooling-Systeme. Zwei auf Schlauchtechnik spezialisierte Produktionsstandorte in Deutschland, definierte Fertigungs- und Prüfprozesse sowie langjährige Erfahrung in der Serienfertigung für industrielle Kunden bilden die Grundlage für eine zuverlässige OEM-Partnerschaft.
Ingenieurskompetenz und Produktion
Technische Anforderungen bilden die Grundlage für Produktauswahl, Konfektionierung und Prüfung. SCHAUENBURG verbindet die technische Abstimmung mit eigener Fertigungs- und Prüfkompetenz.
- Technische Vorbesprechung
- Fertigung nach Zeichnung und Spezifikation
- Konfektionierung und Baugruppenfertigung
- Prüfung und Dokumentation
Serienkompetenz Made in Germany
Definierte Fertigungsprozesse ermöglichen die reproduzierbare Herstellung von Schlauchleitungen und Baugruppen vom Muster über die Vorserie bis zur Serienfertigung.
- Zwei Produktionsstandorte für Schlauchtechnik
- Muster und Vorserien
- Wiederkehrende Serienfertigung
- Definierte Fertigungs- und Prüfprozesse
Danfoss Fluid Conveyance
Schläuche und Schlauchleitungen für Data Center Liquid Cooling
Für CDU-Anbindung, Versorgungsleitungen, Rack-Verteilung und Server-Anbindung stehen unterschiedliche Schlauchtypen und Dimensionen zur Verfügung. SCHAUENBURG Industrietechnik liefert die Komponenten und verarbeitet sie entsprechend Zeichnung und Spezifikation zu konfektionierten Schlauchleitungen und Baugruppen.

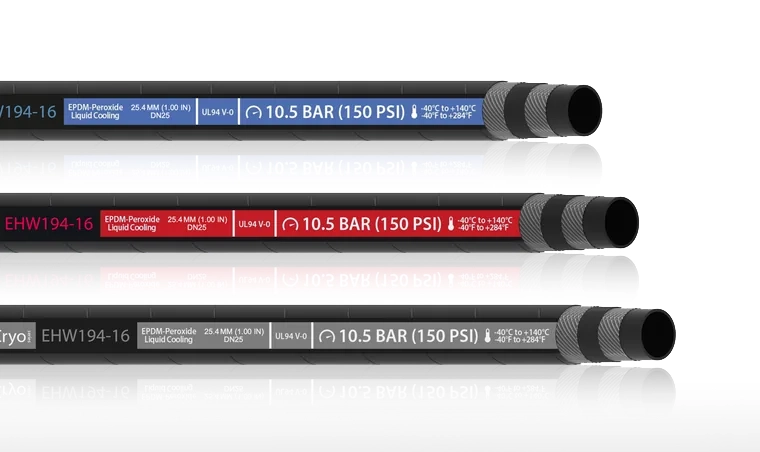

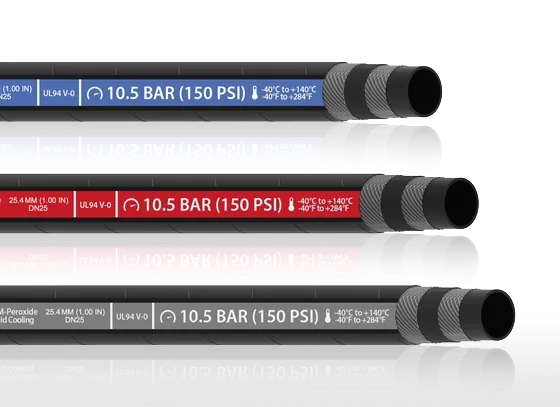

Danfoss DataCryo EHW194 Textilverstärkt
Textilverstärkter EPDM-Schlauch für Liquid-Cooling-Anwendungen im Data Center. Zwei Lagen Textilverstärkung sorgen für Flexibilität und Knickbeständigkeit bei Betriebsdrücken bis 10,5 bar und Temperaturen von –40 °C bis +140 °C.
Technische Details
Danfoss DataCryo EHW194 Textilverstärkt mit Stahldrahtspirale
Ausführung des DataCryo EHW194 mit eingearbeiteter Stahldrahtspirale für zusätzlichen Knick- und Quetschschutz. Geeignet für Einbausituationen mit engen Biegeradien oder erhöhter mechanischer Beanspruchung.
Technische Details

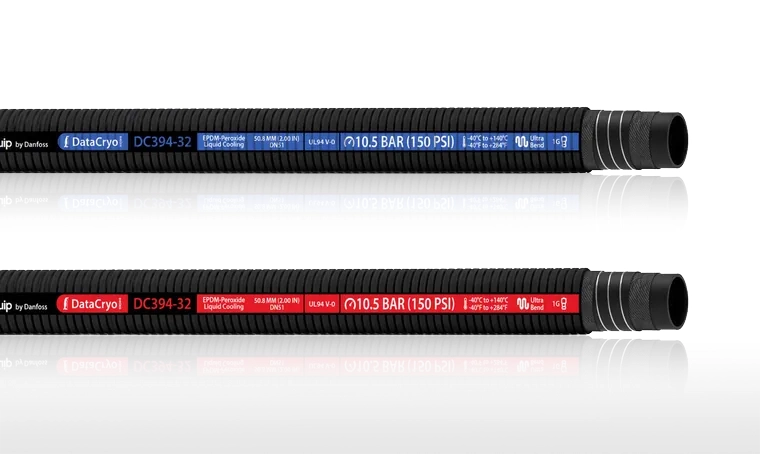

Danfoss DataCryo DC394
Schlauch aus der Danfoss-DataCryo-Familie für den Einsatz in Liquid-Cooling-Kreisläufen von Rechenzentren. Technische Kennwerte und Einsatzbereiche stimmen wir gemeinsam mit Ihnen für Ihre spezifische Anwendung ab.
Technische DetailsTechnische Produktdetails
Technische Details: Danfoss DataCryo EHW194 Textilverstärkt
Technische Daten
Ø innen: 6,4–25,4 mm
Betriebsdruck: 10,5 bar
Berstdruck: 42 bar
Temperatur: –40 bis +140 °C
Biegeradius: 25–150 mm
Material und Eigenschaften
2-lagige Textilverstärkung
Peroxidvernetztes EPDM
UL 94 V-0
ASTM E84 Class 1/A
Flexibel & knickbeständig
100 % schwefelfrei
Verfügbare Größen
-04, -06, -08, -10, -12 und -16
Danfoss DataCryo EHW194 Textilverstärkt mit Spiraldraht
Technische Daten
Ø innen: 6,4–25,4 mm
Betriebsdruck: 10,5 bar
Berstdruck: 42 bar
Temperatur: –40 bis +140 °C
Biegeradius: 25–150 mm
Material und Eigenschaften
2-lagige Textilverstärkung
Peroxidvernetztes EPDM
UL 94 V-0
ASTM E84 Class 1/A
Flexibel & knickbeständig
100 % schwefelfrei
Verfügbare Größen
-04, -06, -08, -10, -12 und -16
Danfoss DataCryo DC394
Technische Daten
Ø innen: 6,4–25,4 mm
Betriebsdruck: 10,5 bar
Berstdruck: 42 bar
Temperatur: –40 bis +140 °C
Biegeradius: 25–150 mm
Material und Eigenschaften
2-lagige Textilverstärkung
Peroxidvernetztes EPDM
UL 94 V-0
ASTM E84 Class 1/A
Flexibel & knickbeständig
100 % schwefelfrei
Verfügbare Größen
-04, -06, -08, -10, -12 und -16
Danfoss Verbindungstechnik
Kupplungs- und Anschlusstechnik für Liquid Cooling
Für die Verbindung von Schlauchleitungen und Systemkomponenten stehen unterschiedliche Kupplungs-, Quick-Disconnect-, Blind-Mate- und Adapterlösungen zur Verfügung. Die Auswahl erfolgt entsprechend der technischen Spezifikation und Einbausituation.

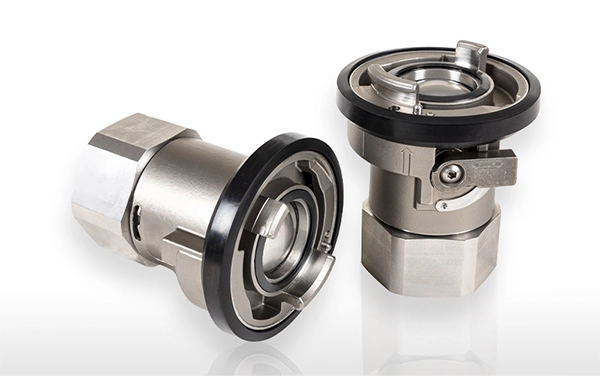

Danfoss Hansen® FD83 Serie
Edelstahl-Kupplungsserie für zuverlässige Flüssigkeitskühlung im Data Center.

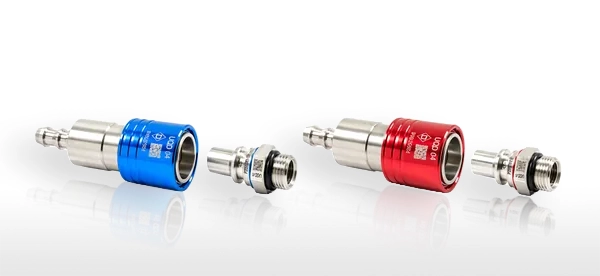

Danfoss Hansen® Universal Quick Disconnect Coupling
OCP-konforme Schnellkupplung für hohe Durchflussmengen und geringe Druckverluste im Rack.

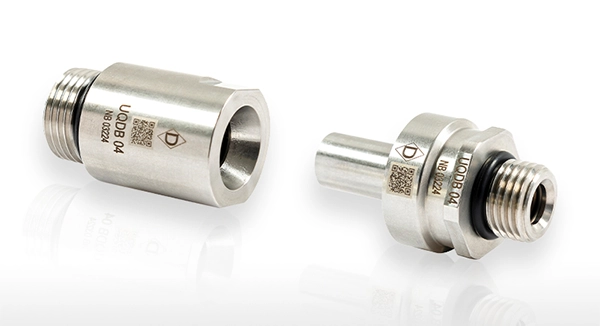

Danfoss Hansen® Universal Quick Disconnect Blind-Mate (UQDB)
Selbstzentrierende Blind-Mate-Kupplung für schwer zugängliche oder schlecht einsehbare Einbaubereiche.

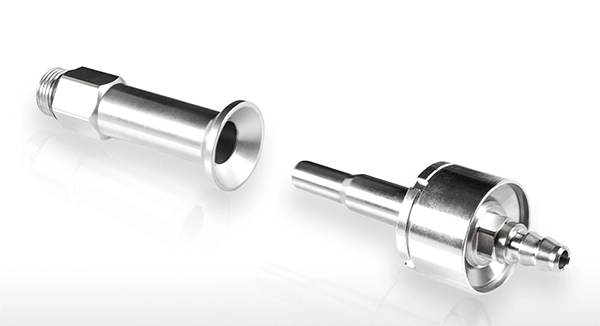

Danfoss Hansen® OCP ORV3 Blind-Mate Quick Connector
Selbstzentrierende Armatur mit Toleranzausgleich für eine sichere Anbindung zwischen Blade und Rack-Verteiler.

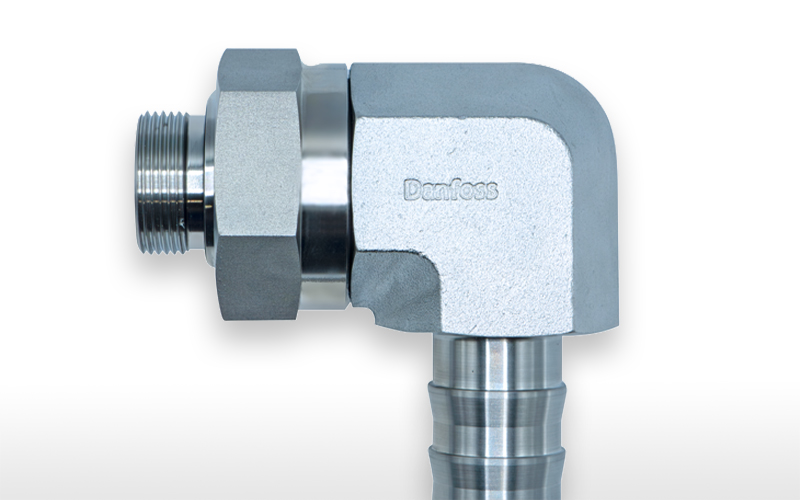

Danfoss 90° Swivel Adapter
Speziell für den Anschluss von Schlauchleitungen in der Flüssigkeitskühlung entwickelter Drehadapter.
EverCool™ GH001
Hose und EZ Clip Fittings
Schlauch mit eingebundener Armatur für gängige Kältemittel mit geringer Permeation.
Socketless Hose and Fitting
Flexibles, abriebfestes Schlauchsystem für Niederdruckanwendungen mit werkzeugloser Montage.
Von der Zeichnung zur geprüften Serienkomponente
Zeichnungsgebundene Schlauchleitungen erfordern reproduzierbare Fertigungs- und Prüfprozesse. SCHAUENBURG Industrietechnik verbindet Konfektionierung, Serienfertigung, Prüfung und Dokumentation innerhalb definierter Produktionsabläufe.
Spezifikation
Zeichnung, Stückliste und technische Anforderungen als Grundlage der Fertigung.
Konfektionierung
Schlauch, Armatur und Anschlusstechnik werden entsprechend der Spezifikation konfektioniert.
Muster, Vorserie und Serie
Definierte Fertigungsprozesse für reproduzierbare Herstellung.
Prüfung
Dichtigkeit, Druck und anwendungsspezifische Prüfungen entsprechend der vereinbarten Spezifikation.
Dokumentation
Dokumentation vereinbarter Prüfungen und Ergebnisse entsprechend dem definierten Lieferumfang.
Sicherheit und reproduzierbare Qualität
Bei Data Center Liquid Cooling wird Kühlmedium in unmittelbarer Nähe hochwertiger und betriebskritischer IT-Komponenten geführt. Entsprechend hoch sind die Anforderungen an Komponenten, Konfektionierung, Dichtigkeit und Prozesssicherheit.
SCHAUENBURG Industrietechnik verbindet kontrollierte Fertigungs- und Prüfprozesse mit zertifizierten Managementsystemen und qualifizierten Mitarbeitenden. Das schafft die Grundlage für reproduzierbare Qualität vom Muster bis zur Serienfertigung.
Zertifikate ansehen-
DIN EN ISO 9001:2015
Zertifiziertes Qualitätsmanagement
-
DIN EN ISO 14001:2015
Zertifiziertes Umweltmanagement
-
Zertifizierter Fachbetrieb für Schlauch- und Armaturentechnik
Befähigte Personen / qualifizierte Prüfung
-
Danfoss Power Solutions Partner
Autorisierte Partnerschaft
Technologiepartnerschaft
Langjährige Partnerschaft mit Danfoss Power Solutions
SCHAUENBURG Industrietechnik arbeitet seit vielen Jahren mit Danfoss Power Solutions im Bereich Schlauch- und Verbindungstechnik zusammen. Für Data Center Liquid Cooling verbindet SCHAUENBURG das spezialisierte Danfoss Produktportfolio mit eigener Ingenieurskompetenz, Konfektionierung, Prüfung und Serienfertigung in Deutschland.
Technische Anforderungen besprechen
Sie suchen einen Fertigungspartner für Schlauch- und Verbindungstechnik in Data Center Liquid Cooling Anwendungen? Sprechen Sie mit unserem technischen Team über Spezifikation, Konfektionierung, Prüfung und Serienfertigung.
Unser Schwerpunkt liegt auf Projekten in Deutschland, England und Irland. Darüber hinaus begleiten wir auch internationale Vorhaben.
Stephan Renz
Key Account Manager
+49 1520 808 72 31
stephan.renz@sb-it.com
Carl Diersen
Inside Sales
+49 421 38 99 4-25
carl.diersen@sb-it.com
Lana Caesar
Inside Sales
+49 421 38 99 4-35
lana.caesar@sb-it.com
Holger Brandt
Geschäftsbereichsleiter
+49 1520 808 98 35
holger.brandt@sb-it.com
Von der technischen Anfrage zur Serienfertigung
Technische Unterlagen
Übermitteln Sie Zeichnung, Stückliste oder technische Spezifikation.
Technische Abstimmung
Gemeinsam klären wir Komponenten, Konfektionierung, Prüfumfang und Anforderungen an die Fertigung.
Muster und Serie
Auf Grundlage der abgestimmten Spezifikation erfolgt die weitere Umsetzung vom Muster beziehungsweise der Vorserie bis zur Serienfertigung.
FAQ zu Schlauchtechnik für Data Center Liquid Cooling
Welche Komponenten für Data Center Liquid Cooling liefert SCHAUENBURG?
SCHAUENBURG Industrietechnik liefert Schlauch- und Verbindungstechnik für Liquid-Cooling-Anwendungen in Rechenzentren. Zum Portfolio gehören unter anderem Danfoss DataCryo Schläuche, Quick Disconnect Kupplungen, Blind-Mate-Lösungen und Adapter. Darüber hinaus fertigt SCHAUENBURG konfektionierte Schlauchleitungen und Baugruppen entsprechend kundenseitiger Spezifikation.
Fertigt SCHAUENBURG Schlauchleitungen nach Zeichnung und Spezifikation?
Ja. SCHAUENBURG fertigt zeichnungsgebundene Schlauchleitungen und Baugruppen auf Grundlage kundenseitiger Zeichnungen, Stücklisten und technischer Spezifikationen. Komponenten, Anschlüsse, Baulängen und Prüfumfang werden entsprechend den definierten Anforderungen abgestimmt.
Sind Muster, Vorserien und Serienfertigungen möglich?
Ja. Die Fertigungsprozesse sind auf Muster, Vorserien und wiederkehrende Serienfertigung ausgelegt. Zwei auf Schlauchtechnik spezialisierte Produktionsstandorte in Deutschland bilden die industrielle Basis für die Fertigung.
Welche Prüfungen können durchgeführt werden?
Der Prüfumfang richtet sich nach Schlauchleitung, Anwendung und vereinbarter technischer Spezifikation. Möglich sind unter anderem Dichtigkeits- und Druckprüfungen sowie anwendungsspezifisch definierte Prüfverfahren. Im eigenen Prüfzentrum verfügt SCHAUENBURG über Prüfkapazitäten für Druckprüfungen bis 4.000 bar.
Wer führt die Prüfung der Schlauchleitungen durch?
SCHAUENBURG verfügt über qualifizierte Mitarbeitende und befähigte Personen für die Prüfung von Schlauchleitungen entsprechend den relevanten Anforderungen und Regelwerken. Der konkrete Prüfumfang wird für die jeweilige Anwendung definiert.
Welche Qualitätsstandards und Zertifizierungen erfüllt SCHAUENBURG?
SCHAUENBURG Industrietechnik verfügt unter anderem über ein zertifiziertes Qualitätsmanagement nach DIN EN ISO 9001:2015 und ein Umweltmanagement nach DIN EN ISO 14001:2015. Hinzu kommen Qualifikationen im Bereich Schlauch- und Armaturentechnik sowie definierte Fertigungs- und Prüfprozesse.
Wie läuft die technische Abstimmung ab?
Ausgangspunkt sind Zeichnung, Stückliste oder technische Spezifikation des Kunden. Darauf aufbauend werden Komponenten, Konfektionierung, Prüfumfang und Anforderungen an die Fertigung abgestimmt. Anschließend kann die Umsetzung über Muster beziehungsweise Vorserie bis zur Serienfertigung erfolgen.
Wo werden die Schlauchleitungen gefertigt und geprüft?
SCHAUENBURG fertigt Schlauchleitungen an zwei auf Schlauchtechnik spezialisierten Produktionsstandorten in Deutschland. Konfektionierung, definierte Prüfungen und Qualitätssicherung sind Bestandteil der eigenen Fertigungskompetenz.
